該系列泵高效節能，符合API610標準第八版，設計壓力2.5MPa，特別設計可達10MPa，使用溫度400℃。主要解決了化工流程中大泵小用的問題，已非常成功地應用于石油化工、化學纖維，精細化工、農藥化工、氯堿化工等行業。泵進出口法蘭適用于GB9113-88， 也可根據用戶要求改用HG20592-97、SH3406-96等其它標準。
泵的零部件通用化、標準化程度高，其可靠性和壽命也較高，適合作為化工流程泵，輸送水、酸、堿、鹽、有機溶劑或其它液態化學介質。
·結構
該系列泵為臥式單級、多級懸臂結構，泵通過彈性聯軸器由電機驅動，對于單級泵，當選用加長聯軸器時，不拆卸電機，管路便可更換密封。
從驅動端看，泵為順時針方向旋轉。
該系列泵又可分為常溫型和高溫型。
常溫型：泵體腳支承，軸承脂或油潤滑，許用溫度105℃；
高溫型：泵體中心支承，軸承油潤滑，軸承座帶冷卻水夾套，許用溫度400℃。
·軸密封
軸封可選用副葉輪填料密封、副葉輪機械密封、單端面機械密封、雙端面機械密封、串聯機械密封、波紋管密封。DX型泵的多級懸臂結構，可達8級，與一般兩端支撐的多級泵比較，減少了一個泄漏點，可靠性更高，檢修更方便。
·性能范圍
流量：0.8-12.5m3/h
揚程：25-150m
配用功率：1.1-30Kw
溫度：400℃

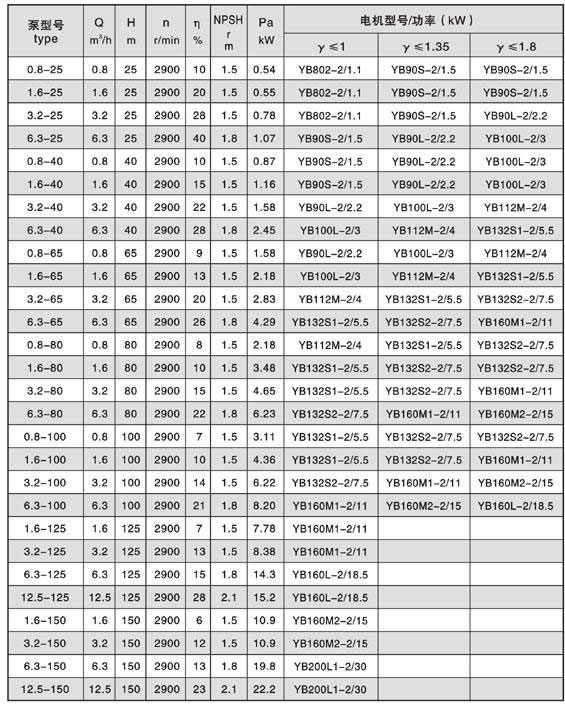

·性能參數表
